型號：KZD中壓高性能氣液快速接頭

產品詳情

描述：

KZD中壓高性能氣液快速接頭（黃銅）
應用：KZD接頭使用于各種范圍的液壓應用。這類雙截止接頭能適用以下情況：流體輸送管路因設備操作或維護而需要連接及斷開，而用希望不出現流體損耗。KZD接頭主要用于液壓流體管路，但也用于化學品水、蒸汽及某些氣體管路。

規格(英寸)	1/8	1/4	3/8	1/2	3/4	1	1-1/4	1-1/2	2
額定壓力(PSI)	1000	1000	1000	1000	1000	1000	800	800	800
額定流量(GPM)	1	3	6	12	28	50	75	100	150
溫度范圍(標準密封圈)	-20℃至+120℃
標準密封圈材料	丁腈橡膠NBR

LSQ-S2系列接頭具有以下特征：
1、接頭斷開時，閥芯自動閉合，防止泄漏。
2、接頭連接后，閥自動開啟，在額定工作范圍內，始終保持流體的暢通。
3、關鍵部件經過感應淬火，所以耐用性好。
4、可靠的球機構將相匹配的兩半部分結合在一起。
5、母插座和公插頭采用實心的棒料精密制造。
6、本接頭符合ISO7241-B標準。
7、并與下列產品互換：美國派克(PARKER)60系列、意大利快事達(FASTER)HNV系列、美國愛力克(AEROQUIP)FD45系列、美國漢森(HANSEN)HK系列。

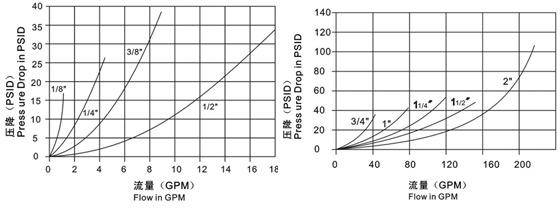

性能：測試液體油-150SUS          性能：(3/4" & 1)測試液體油-150SUS,
                                        (11/4",11/2",2")測試液體油-200SUS
                                          1GPM=3.78L/Min,1PSID=0.0069MPa.

KZD系列(1/8",1/4",3/8",1/2") KZD系列(3/4",1",11/4",11/2",2")

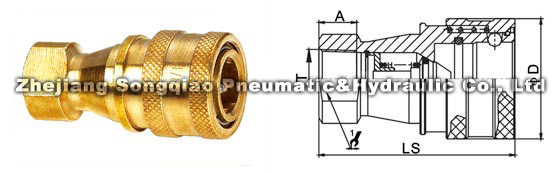

母插座

ISO	PARTNO.	LS	￠D	HEX1	A	T
5	KZD-01SF	48	24	14	8	G1/8
6.3	KZD-02SF	58	27	19	12.5	ZG1/4
10	KZD-03SF	65	35	22	13	ZG3/8
12.5	KZD-04SF	72.5	45	29	14	ZG1/2
20	KZD-06SF	88	54	36	17	ZG3/4
25	KZD-08SF	102	64.5	41	23	ZG1
31.5	KZD-10SF	115	69	54	27	ZG1-1-4
40	KZD-12SF	124	79	60	27	ZG1-1-2
50	KZD-16SF	132	102	77	30	ZG2
注：只有01-08尺寸是符合ISO7241-B標準

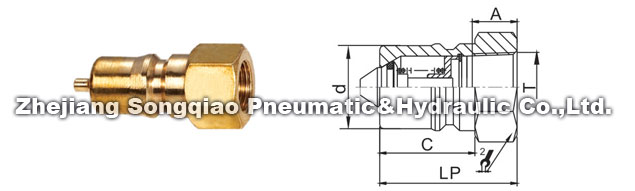

公插頭

ISO	PARTNO.	LP	d	C	HEX2	A	T
5	KZD-01PF	29	10.8	19	14	8	G1/8
6.3	KZD-02PF	36	14.2	22.5	17	12.5	ZG1/4
10	KZD-03PF	40	19	25	22	13	ZG3/8
12.5	KZD-04PF	44	23.5	28	27	14	ZG1/2
20	KZD-06PF	52	31.4	36	36	17	ZG3/4
25	KZD-08PF	62	37.8	40	41	23	ZG1
31.5	KZD-10PF	70	45	45	52	27	ZG1-1-4
40	KZD-12PF	75	50	49	60	27	ZG1-1-2
50	KZD-16PF	80	70	52	77	30	ZG2
注：只有01-08尺寸是符合ISO7241-B標準

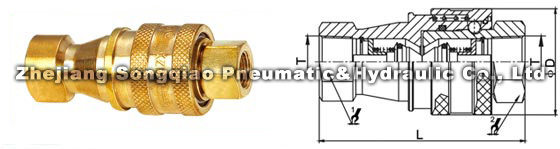

連接裝配器

ISO	PARTNO.	L	￠D	HEX1	HEX2	T
5	KZD-01	58.5	24	14	8	G1/8
6.3	KZD-02	72.5	28	19	17	ZG1/4
10	KZD-03	80.5	35	22	22	ZG3/8
12.5	KZD-04	89	45	29	27	ZG1/2
20	KZD-06	105	54	36	36	ZG3/4
25	KZD-08	124.5	64.5	41	41	ZG1
31.5	KZD-10	140.5	69	54	52	ZG1-1-4
40	KZD-12	150.5	79	60	60	ZG1-1-2
50	KZD-16	160.5	102	77	77	ZG2
注：只有01-08尺寸是符合ISO7241-B標準
